シールワッシャーの特徴

1.優れた特殊ゴムの使用で耐油、耐熱、引張強さにすぐれています。
2.取付が簡単で作業性に優れています。
3.合成ゴムの優れた弾力により繰り返し使用出来ます。
4.パッキング部がリップ構造になっており、シール性に優れています。
5.従来の銅パッキン等に比べ取付面が多少粗くても使用出来ます。

シールワッシャーの種類

型　式使用箇所パッキング金　属
S　W頭付ボルト用NBRSPCC
S　W　S頭付ボルト用NBR/FKMSUS304
T　W　S頭付ボルト用NBRSUS304

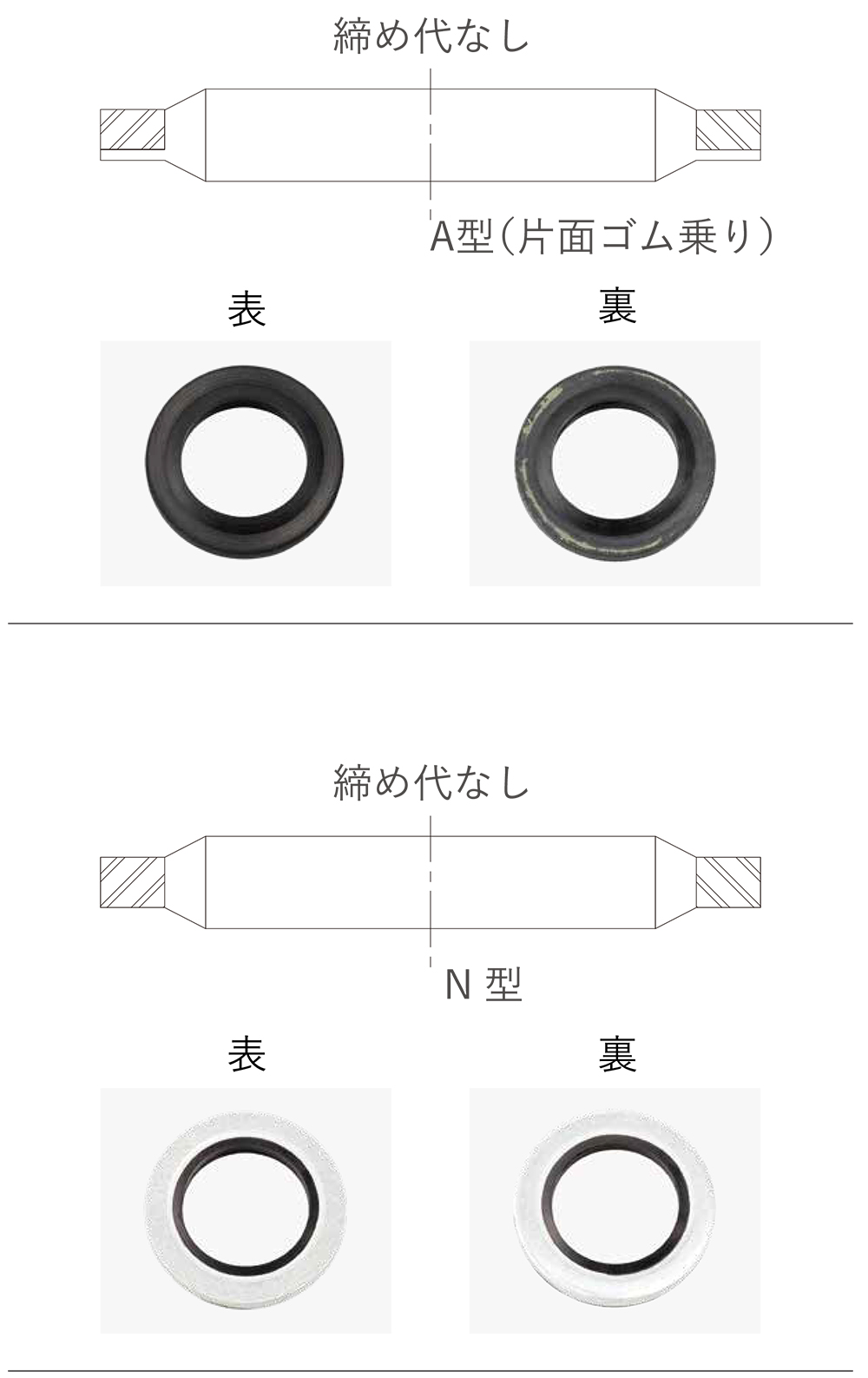

  • SW・SWSのタイプ

  • 締め代なし
    内径がボルト径より大きく出来ており
    ボルトに装着し易い形状。
    上方向や横方向に締め付ける際に使用される。

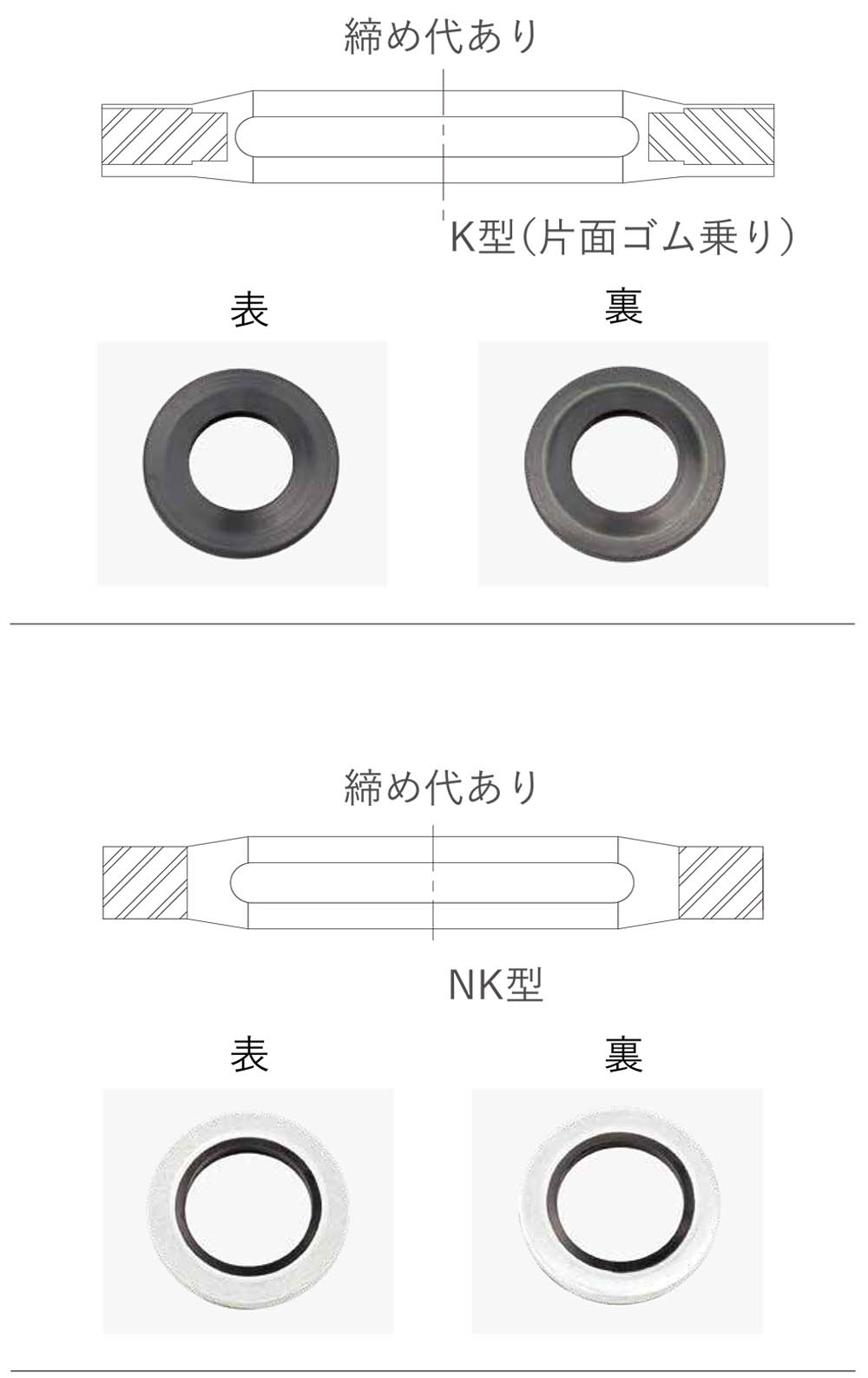

  • 締め代あり
    内径がボルト径より小さく出来ており
    ボルトに装着して脱落し難い形状。
    下方向に締め付ける際に使用される。

  • TWSのタイプ

シールワッシャーの種類

パッキング（リップ部）に使用される材料

種　類特性及び用途
ニトリルゴム NBR優れた耐油性、耐摩耗性を有し、機械的強度が強い。　適用温度範囲 −25℃〜＋100℃
フッ素ゴム FKM（茶色）優れた耐溶剤性、耐熱性で、広い使用範囲を有する。　適用温度範囲 −10℃〜＋220℃

※EPDMの製作も可です。

金属ワッシャーに使用される材料

種　類用　途
SPCC一般用
SUS304耐腐食性・耐薬品性を要求される場合使用されます。

※SUS316の製作も可です。

シールワッシャー使用上の注意事項

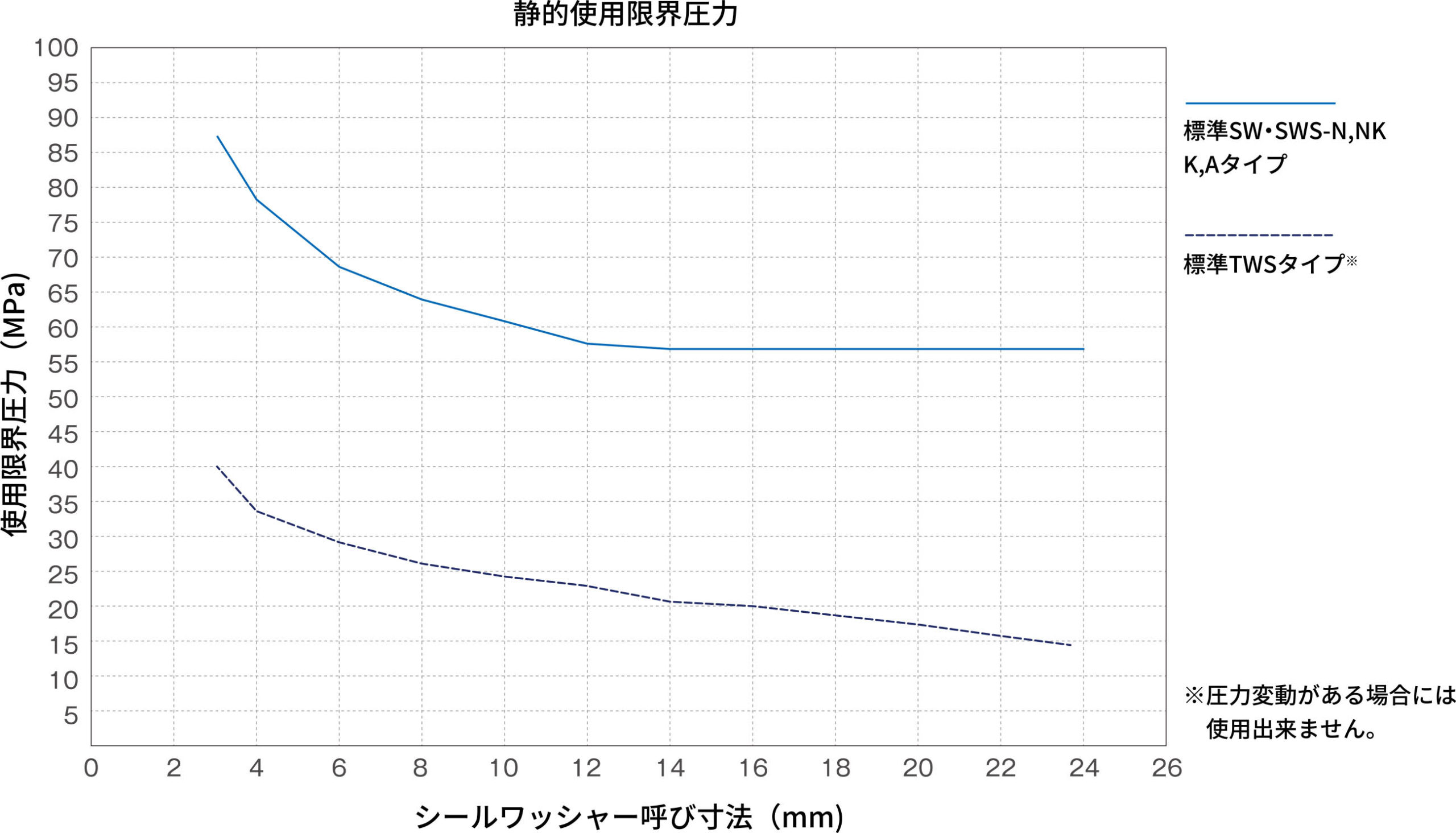

シールワッシャーの使用の際は下記の使用限界圧力の表をご参照ください。

■シールワッシャーは寸法表の最大締め付けトルク以下でご使用ください。
ボルトの最適締め付けトルクが、シールワッシャーの最大締め付けトルク以下の場合は、
ボルトの最適締め付けトルクでご使用ください。

■シールワッシャー取付の際は、ボルト部分の損傷を防止するため、
シールワッシャーをあらかじめボルト頭部に挿入してから締め付けをしてください。

■再組みつけの場合は、取り外しによるキズが無い事と長期使用時の変形が無い事をご確認ください。

寸法検索

品番ねじゴム材質環材質適用穴径最大φ呼び径φ内径φd外径φD厚みt最大締め付けトルク
N・cm(Kgf・cm）
SW 4X9 -AM4NBRSPCC4.54.04.39.01.1588(60)
SW 5X9 -AM5NBRSPCC5.55.05.59.01.1784(80)
SW 6X10 -AM6NBRSPCC6.56.06.510.01.31,225(125)
SW 8X-14 -AM8NBRSPCC8.58.08.514.01.72,156(220)
SW 10X17-AM10NBRSPCC11.010.011.017.01.73,724(380)
SW 12X21-AM12NBRSPCC14.012.013.521.02.16.174(630)
SW 14X23-AM14NBRSPCC16.014.014.523.02.19,310(950)
SW 16X26-AM16NBRSPCC18.016.017.526.02.112,740(1,300)
SW 18X27-AM18NBRSPCC20.018.018.527.02.119,600(2,000)
SW 20X32-AM20NBRSPCC23.020.022.032.02.428,420(2,900)
SW 22X35-AM22NBRSPCC25.022.024.035.02.439,200(4,000)
SW 24X38-AM24NBRSPCC26.024.026.038.02.449,000(5,000)
SW 3X10-KM3NBRSPCC3.53.02.810.31.3392(40)
SW 4X11-KM4NBRSPCC4.54.03.811.31.3784(80)
SW 5X12-KM5NBRSPCC5.55.04.812.31.31,225(125)
SW 6X13-KM6NBRSPCC6.56.05.813.31.32,156(220)
SW 8X16-KM8NBRSPCC8.58.07.816.31.32,156(220)
SW 10X18-KM10NBRSPCC10.510.09.6518.31.33,724(380)
SW 3X6.4-NM3NBRSPCC3.43.03.056.351.0245(25)
SW 4X7.2-NM4NBRSPCC4.54.04.17.21.0392(40)
SW 4X9-NM4NBRSPCC4.24.04.69.01.0588(60)
SW 6X11-NM6NBRSPCC6.26.06.611.01.0784(80)
SW 8X13-NM8NBRSPCC8.28.08.613.01.02,156(220)
SW 10X17-NM10NBRSPCC10.210.010.717.01.53,724(380)
SW 11X18-NM11NBRSPCC11.211.011.818.11.53,824(390)
SW 12X19-NM12NBRSPCC12.212.012.719.01.56,174(630)
SW 14X21-NM14NBRSPCC14.214.014.721.01.59,310(950)
SW 16X23-NM16NBRSPCC16.216.016.723.01.512,740(1,300)
SW 18X27-NM18NBRSPCC18.218.018.727.02.019,600(2,000)
SW 20X29-NM20NBRSPCC20.220.020.729.02.028,420(2,900)
SW 22X31-NM22NBRSPCC22.222.022.731.02.039,200(4,000)
SW 24X33-NM24NBRSPCC24.224.024.733.02.049,000(5,000)
SWS 3X6.4-AM3NBRSUS3043.43.03.06.41.1245(25)
SWS 4X9-AM4NBRSUS3044.54.04.39.01.1588(60)
SWS 5X9-AM5NBRSUS3045.55.05.59.01.1784(80)
SWS 6X10-AM6NBRSUS3046.56.06.510.01.31,225(125)
SWS 8X14-AM8NBRSUS3048.58.08.514.01.72,156(220)
SWS 10X17-AM10NBRSUS30411.010.011.017.01.73,724(380)
SWS 12X21-AM12NBRSUS30414.012.013.521.02.16.174(630)
SWS 14X23-AM14NBRSUS30416.014.014.523.02.19,310(950)
SWS 16X26-AM16NBRSUS30418.016.017.526.02.112,740(1,300)
SWS 18X27-AM18NBRSUS30420.018.018.527.02.119,600(2,000)
SWS 20X32-AM20NBRSUS30423.020.022.032.02.428,420(2,900)
SWS 22X35-AM22NBRSUS30425.022.024.035.02.439,200(4,000)
SWS 24X38-AM24NBRSUS30426.024.026.038.02.449,000(5,000)
SWS 3X10-KM3NBRSUS3043.53.02.810.31.3392(40)
SWS 4X11-KM4NBRSUS3044.54.03.811.31.3784(80)
SWS 5X12-KM5NBRSUS3045.55.04.812.31.31,225(125)
SWS 6X13-KM6NBRSUS3046.56.05.813.31.32,156(220)
SWS 8X16-KM8NBRSUS3048.58.07.816.31.32,156(220)
SWS 10X18-KM10NBRSUS30410.510.09.6518.31.33,724(380)
SWS 3X7.5-NM3NBRSUS3043.23.03.67.51.0245(25)
SWS 4X9-NM4NBRSUS3044.24.04.69.01.0588(60)
SWS 5X10-NM5NBRSUS3045.25.05.610.01.0784(80)
SWS 6X11-NM6NBRSUS3046.26.06.611.01.01,225(125)
SWS 8X13-NM8NBRSUS3048.28.08.613.01.02,156(220)
SWS 10X17-NM10NBRSUS30410.210.010.717.01.53,724(380)
SWS 11X18-NM11NBRSUS30411.211.011.818.11.53,824(390)
SWS 12X19-NM12NBRSUS30412.212.012.719.01.56,174(63)
SWS 14X21-NM14NBRSUS30414.214.014.721.01.59,310(950)
SWS 16X23-NM16NBRSUS30416.216.016.723.01.512,740(1,300)
SWS 18X27-NM18NBRSUS30418.218.018.727.02.019,600(2,000)
SWS 20X29-NM20NBRSUS30420.220.020.729.02.028,420(2,900)
SWS 22X31-NM22NBRSUS30422.222.022.731.02.039,200(4,000)
SWS 24X33-NM24NBRSUS30424.224.024.733.02.049,000(5,000)
SWS 3X6.4-NKM3NBRSUS3043.53.02.86.41.0245>25?
SWS 4X7.2-NKM4NBRSUS3044.54.03.87.21.0588>60?
SWS 4X9-NKM5NBRSUS3044.54.03.89.01.0588>60?
TWS 4X9-AM4NBRSUS3044.34.03.39.01.4637(65)
TWS 5X9-AM5NBRSUS3045.35.04.39.01.4882(90)
TWS 6X10-AM6NBRSUS3046.36.05.310.01.61,323(135)
TWS 8X14-AM8NBRSUS3048.48.07.314.02.02,352(240)
TWS 10X17-AM10NBRSUS30410.410.09.317.02.04,116(420)
TWS 12X21-AM12NBRSUS30412.412.010.521.02.56,762(690)
TWS 14X23-AM14NBRSUS30415.014.012.523.02.510,290(1,050)
TWS 16X26-AM16NBRSUS30417.016.014.526.02.513,720(1,400)
TWS 18X27-AM18NBRSUS30419.018.016.527.02.521,560(2,200)
TWS 20X32-AM20NBRSUS30421.020.018.532.02.831,360(3,200)
TWS 22X35-AM22NBRSUS30423.022.020.535.02.843,120(4,400)
TWS 24X38-AM24NBRSUS30425.024.022.538.02.853,900(5,500)
SWS 3X6.4-AM3FKMSUS3043.43.03.06.41.1245(25)
SWS 4X9-AM4FKMSUS3044.54.04.39.01.1588(60)
SWS 5X9-AM5FKMSUS3045.55.05.59.01.1784(80)
SWS 6X10-AM6FKMSUS3046.56.06.510.01.31,225(125)
SWS 8X14-AM8FKMSUS3048.58.08.514.01.72,156(220)
SWS 3X10-KM3FKMSUS3043.53.02.810.31.3392(40)
SWS 4X11-KM4FKMSUS3044.54.03.811.31.3784(80)
SWS 5X12-KM5FKMSUS3045.55.04.812.31.31,225(125)
SWS 6X13-KM6FKMSUS3046.56.05.813.31.32,156(220)
SWS 8X16-KM8FKMSUS3048.58.07.816.31.32,156(220)
