ゴムでは対応のできない環境に適した回転用シール

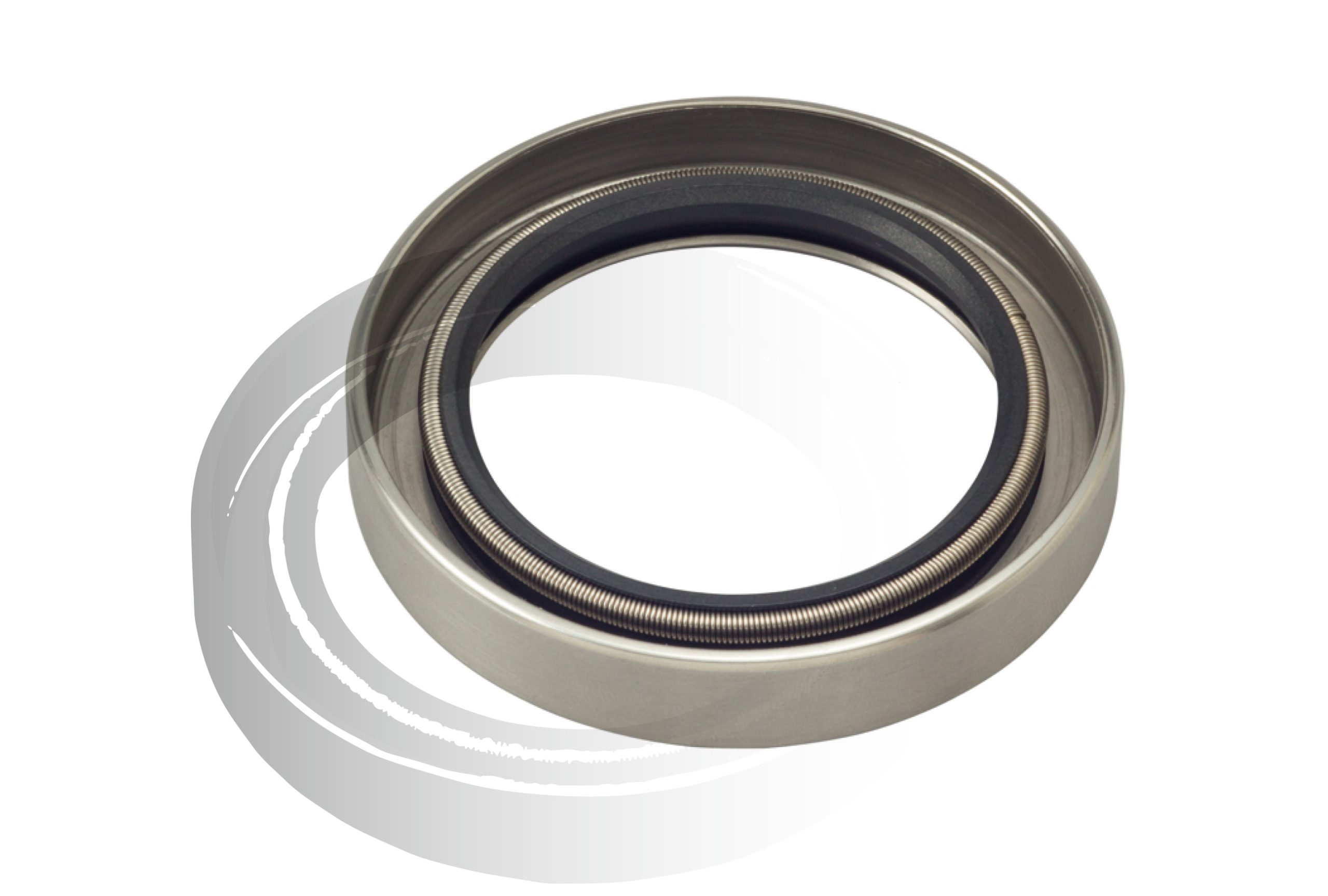

エムフロンシールとは、シール材にエムフロン®（四フッ化エチレン樹脂）を使用したシールです。
今までの、オイルシールでは使用不可能であった無潤滑状態での使用、
高速回転等過酷な条件下での使用を可能にし、
又クリーン性を要求される機械・機器への使用も可能にした、
高い潤滑性を持った高機能シールです。
使われている製品

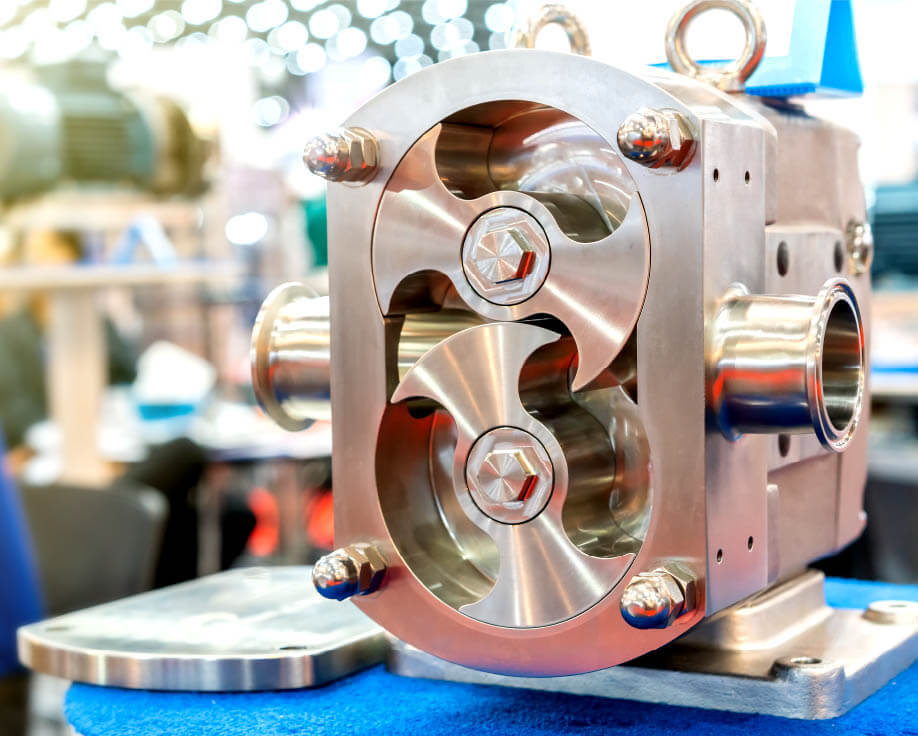

ポンプ/Pump

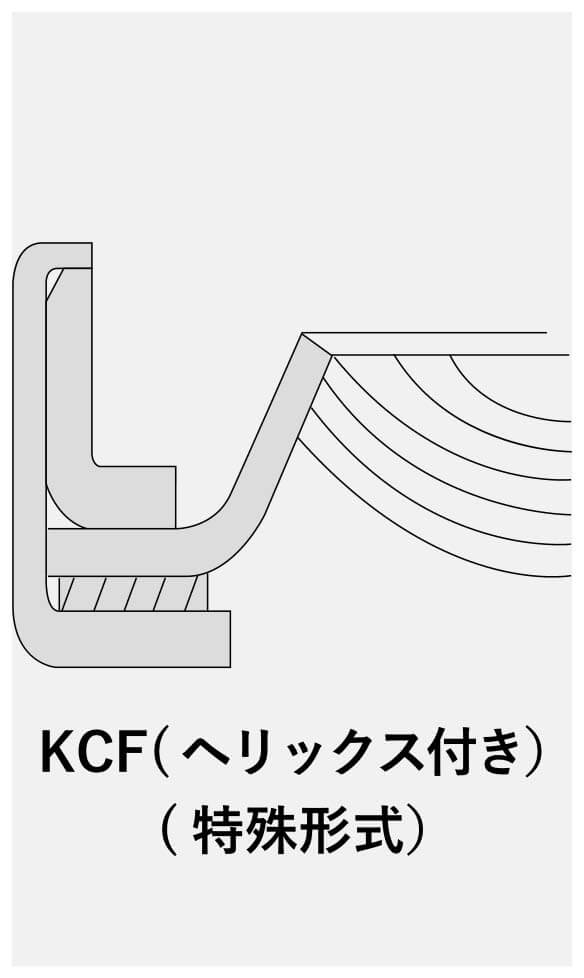

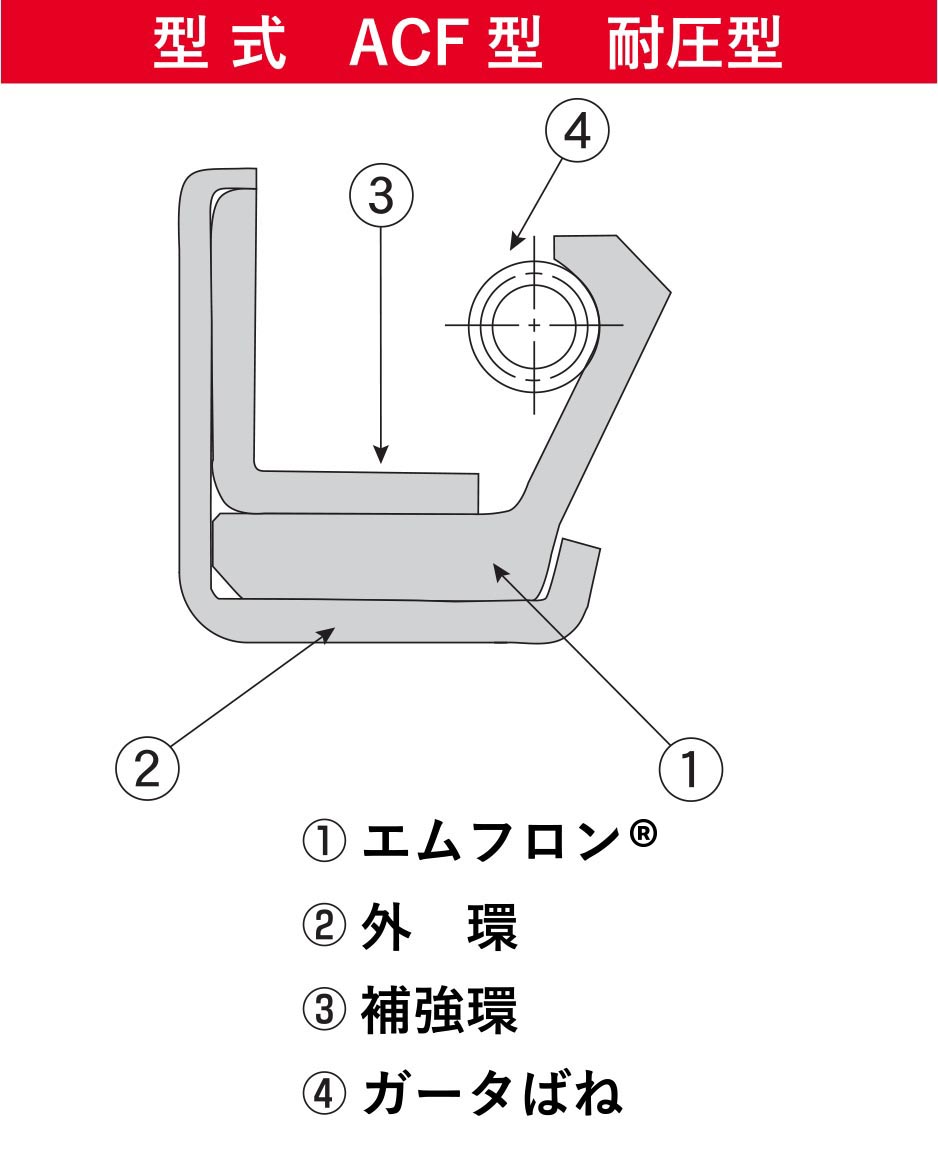

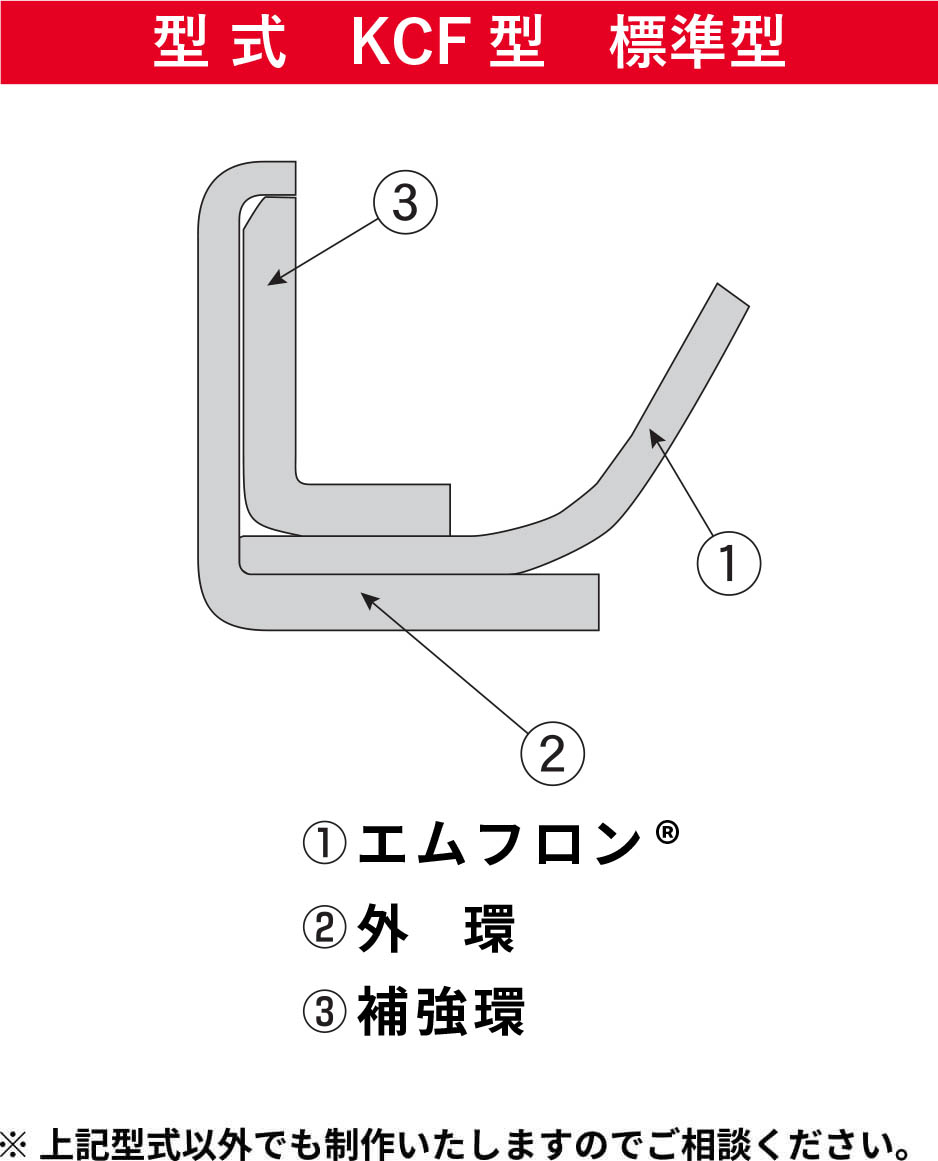

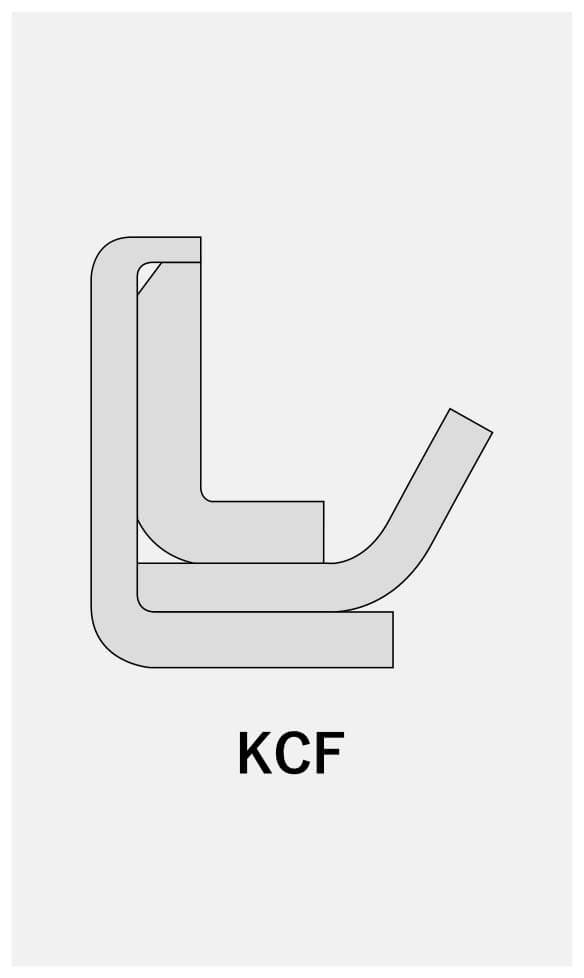

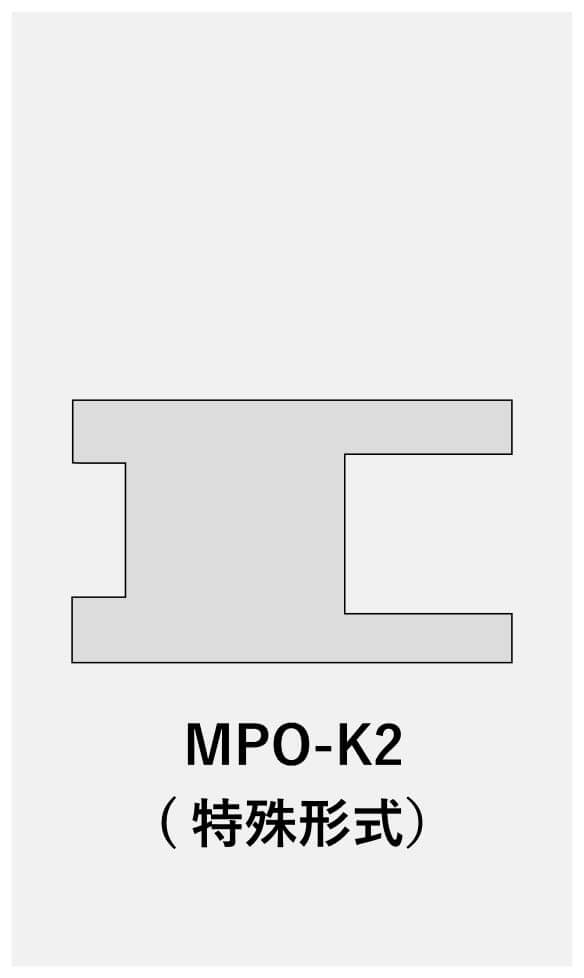

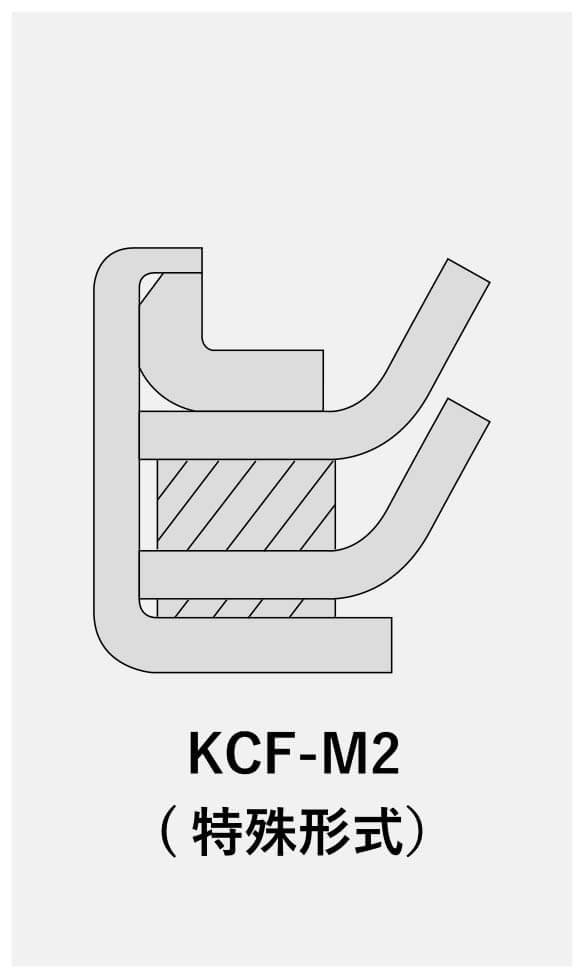

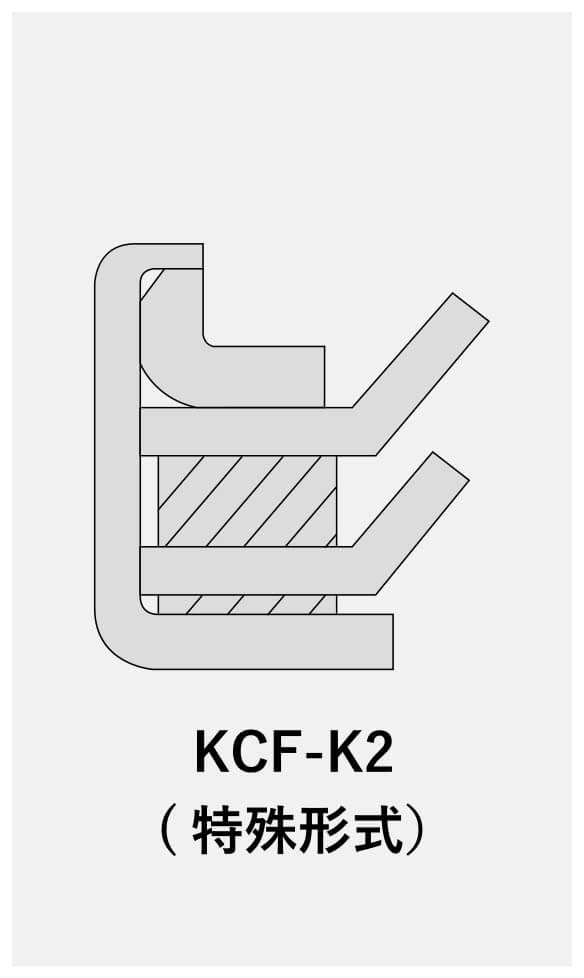

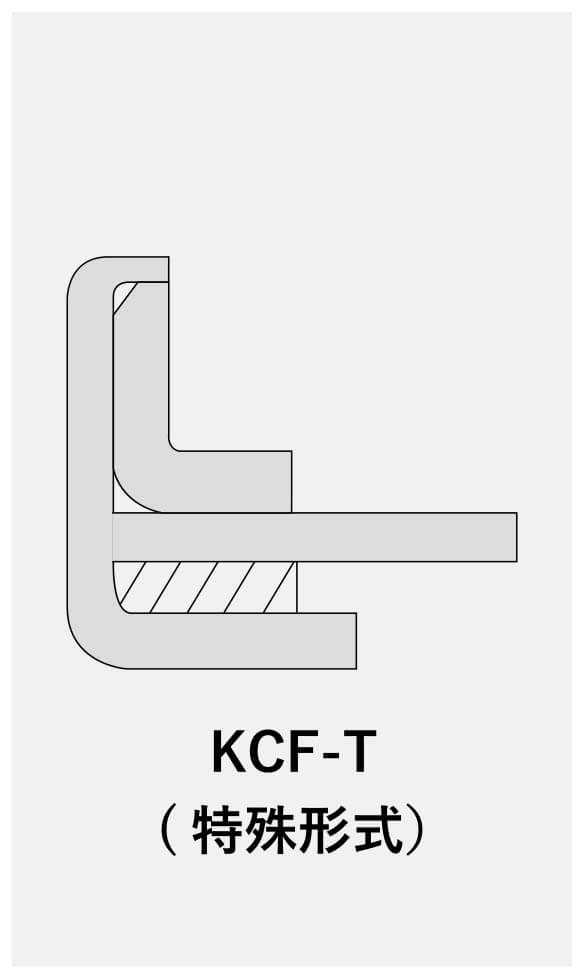

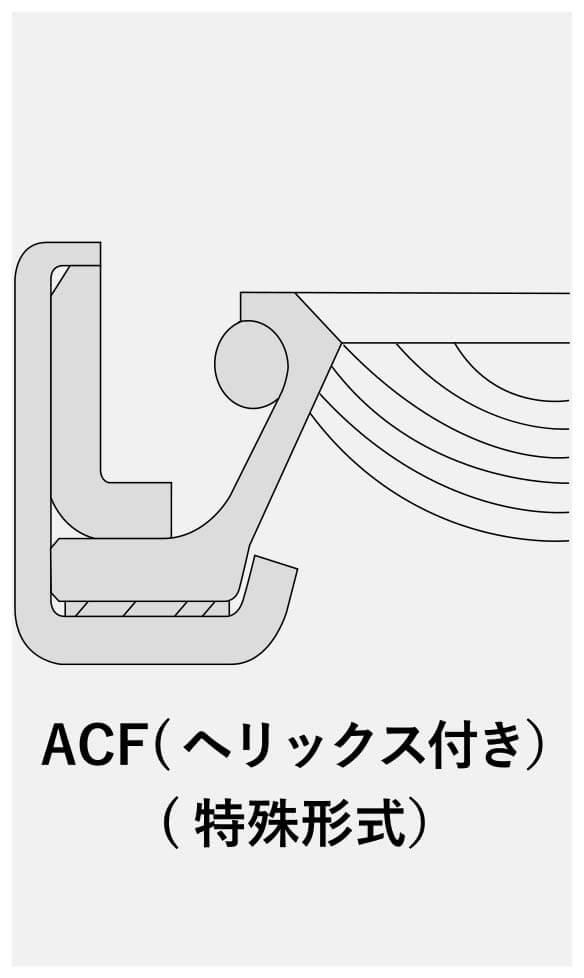

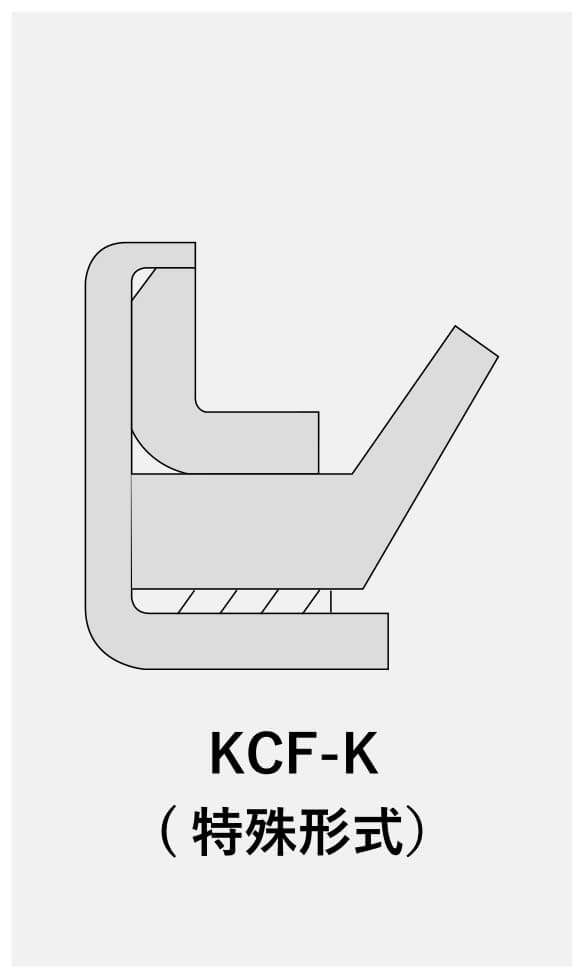

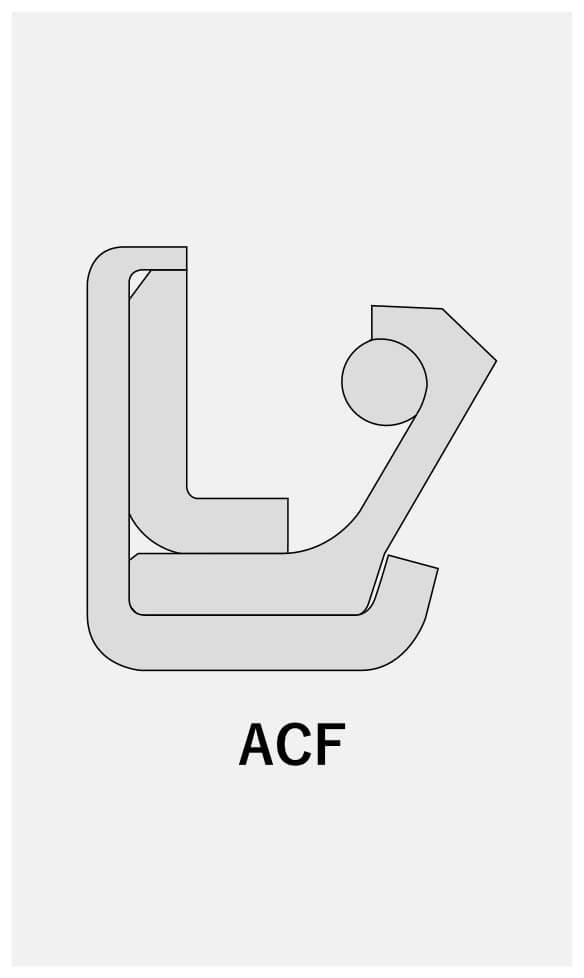

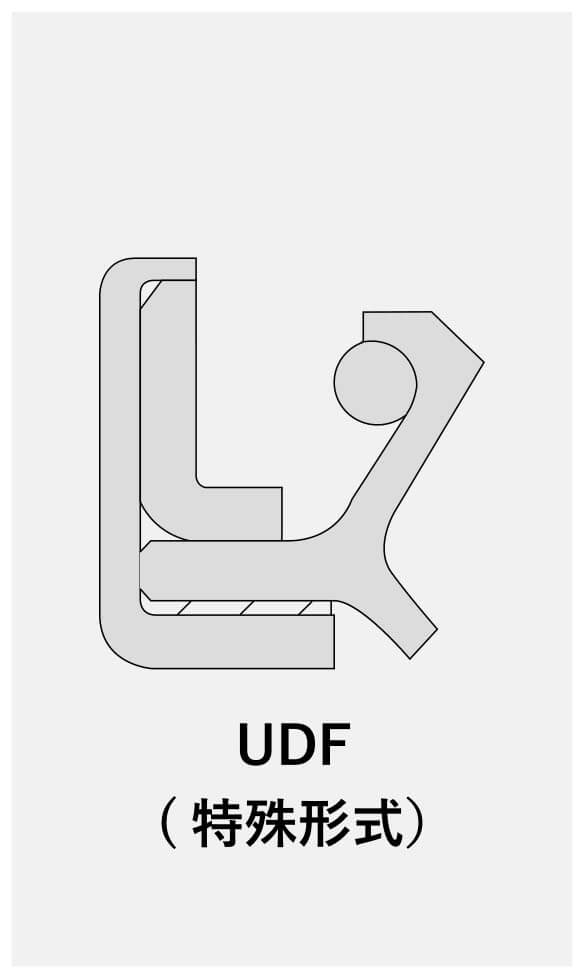

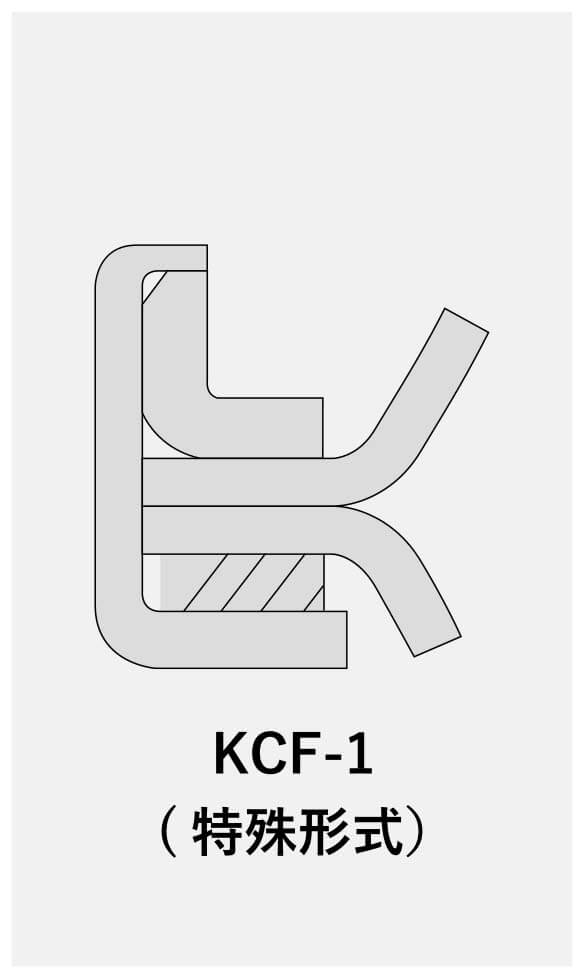

エムフロンシール形状及び型式一覧表

使用上の注意
１）エムフロンシールは合成ゴムのオイルシールに比べて、「キズ」が付き易く変形を起こし易い為、取り扱いには注意をしてください。製品の保管は、包装したままで保管をしてください。
２）軸への装着は、軸端に「かえり」や「キズ」がないか確認をしてください。又スプラインやキー溝等がある時は、装着治具を使用してエムフロン®にキズがつかないように装着をして下さい。
３）軸を挿入する時は、できるだけ大気側面より挿入して下さい。
４）ハウジングの穴入り口は角の面取りをして下さい。穴に嵌め込むには「手動プレス」のようなものを使用し、当金具で均等に挿入して下さい。ハンマー等で叩くような方法は避けて下さい。

エムフロンシールを構成する材料
【1】リップ部に使用されるエムフロン®の種類及び特性

	種　　　　類	材質記号	特　　　性	硬度（デュロメータD）
充填剤	グラファイト（標準材料）（15%)	MP5015	初期摩耗・摩擦係数が小さく熱伝導も良好です。耐薬品性に優れております。	57
	ポリエステル（20%)	MP8020	PTFEの欠点である耐摩耗性・圧縮クリープ特性が著しく改良され、かつPTFEの持つ低い値の摩耗係数を維持します。	67
	ブロンズ（60%)	MP2060	耐摩耗性・耐クリープ性に優れております。良好な熱伝導性を有しております。	69
	ガラス繊維（20%)	MP3020	耐摩耗性・高圧縮強度に優れております。食品機械に使用出来ます。	57
	カーボン繊維（15%)	MP4015	耐高荷重性・曲げ強度等機械的特性に優れております。耐摩耗性が向上しております。	63
	ブロンズ＋カーボン繊維（40%)	MP6040	耐高荷重性・耐摩耗性に優れております。良好な熱伝導性を有しております。	67
	ガラス繊維＋二酸化モリブデングラファイト（20%)	MP7020	耐摩耗性に優れ、引張り強さ・伸びが大きく電気絶縁性も良好である。	57
4フッ化エチレン樹脂 PTFE		MP1100	耐熱性・耐寒性・低摩擦性に優れております。食品用機械に使用出来ます。	51

※ 用途に合わせて各種充填剤をお選びください。

【2】金属環に使用される材料
標準材料規　格特　　性

冷間圧延ステンレス鋼線 JIS G 4305
(SUS 304)
耐腐食性・耐薬品性に優れております。
高強度材であります。
【3】ガータばねに使用される材料
標準材料規　格特　　性

ステンレス鋼線 JIS G 4309
(SUS 304)
耐腐食性・耐薬品性に優れております。
潤滑油・グリースに使用出来ます。

※ 特に耐水性を必要とする場合はSUS 316をご指定ください。

エムフロンシール寸法表

規　格　寸　法			型　式
軸径 φd	外径 φD	幅 b	KCF	ACF
6	16	7	●
10	25	7	●
12	25	7	●
15	30	7	●	●
20	35	8	●
20	40	11	●	●
25	35	7	●
25	40	8	●
25	45	11	●	●
28	48	11	●	●
30	45	8	●
30	50	8	●
35	47	7	●
35	50	8	●
35	55	11	●	●
38	55	8	●
40	55	8	●
40	62	8	●
40	62	11	●	●
42	65	12	●	●
45	62	8	●
45	68	12	●	●
50	68	9	●
50	72	12	●	●
55	72	9	●
55	78	12	●	●
60	82	9	●
60	82	12	●	●
62	85	12	●	●
65	88	9	●
65	90	13	●	●
70	95	13	●	●

規　格　寸　法			型　式
軸径 φd	外径 φD	幅 b	KCF	ACF
75	100	13	●	●
80	105	13	●	●
85	110	13	●	●
90	115	13	●	●
95	120	13	●	●
100	125	13	●	●
105	135	14	●	●
110	140	14	●	●
115	145	14	●	●
120	150	14	●	●
125	155	14	●	●
130	160	14	●	●
135	165	14	●	●
140	170	14	●	●
145	175	14	●	●
150	180	14	●	●
