シールワッシャー

シールワッシャ−は取り扱いが簡単な上、締め付け箇所からの液体の漏れ及び異物の侵入を完全に防止出来るため極めて広範囲の用途に使用されております。

シールワッシャーの特徴
  • 優れた特殊合成ゴムの使用で耐油、耐熱、引張強さに優れています。
  • 取付が簡単で作業性に優れています。
  • パッキング部がリップ構造になっておりシール性に優れています。
  • 従来の銅パッキン等に比べ取付面が多少粗くても使用出来ます。

シールワッシャーの種類

形式 使用箇所 パッキング 金属
SW 頭付ボルト用 NBR SPCC
SWS 頭付ボルト用 NBR SUS304
TWS 通しボルト用 NBR SUS304

シールワッシャーを構成する材料
パッキング（リップ部）に使用される材料
ニトリルゴム　NBR … 優れた耐油性、耐摩耗性を有し、機械的強度が強い。
適用温度範囲　-25℃〜+100℃
金属ワッシャーに使用される材料
SPCC …　一般用
SUS304 …　耐腐食性・耐薬品性を要求される場合使用されます。

シールワッシャー寸法表

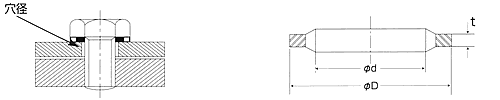

SW型（頭付ボルト用）
品番 適用穴径
最大φ		 呼び径
φ		 内径
φ d		 外径
φ D		 厚み
t		 最大締め付けトルク
N-cm (Kgf-cm)
ＳＷ　３×６．４ ３．４ ３．０ ３．１ ６．４ １．０ ２４５　（２５）
ＳＷ　４×７．２ ４．５ ４．０ ４．１ ７．２ １．０ ３９２　（４０）
ＳＷ　４×９ ４．５ ４．０ ４．３ ９．０ １．０ ５８８　（６０）
ＳＷ　５×９ ５．５ ５．０ ５．５ ９．０ １．０ ７８４　（８０）
ＳＷ　６×１０ ６．５ ６．０ ６．５ １０．０ １．２ １２２５　（１２５）
ＳＷ　８×１４ ８．５ ８．０ ９．０ １４．０ １．６ ２１５６　（２２０）
ＳＷ　１０×１７ １１．０ １０．０ １１．０ １７．０ １．６ ３７２４　（３８０）
ＳＷ　１２×２１ １４．０ １２．０ １３．５ ２１．０ ２．０ ６１７４　（６３０）
ＳＷ　１４×２３ １６．０ １４．０ １５．５ ２３．０ ２．０ ９３１０　（９５０）
ＳＷ　１６×２６ １８．０ １６．０ １７．５ ２６．０ ２．０ １２７４０　（１３００）
ＳＷ　１８×２７ ２０．０ １８．０ １８．５ ２７．０ ２．０ １９６００　（２０００）
ＳＷ　２０×３２ ２３．０ ２０．０ ２２．０ ３２．０ ２．３ ２８４２０　（２９００）
ＳＷ　２２×３５ ２５．０ ２２．０ ２４．０ ３５．０ ２．３ ３９２００　（４０００）
ＳＷ　２４×３８ ２６．０ ２４．０ ２６．０ ３８．０ ２．３ ４９０００　（５０００）

内径締め代ありタイプ

品番 適用穴径
最大φ		 呼び径
φ		 内径
φ d		 外径
φ D		 厚み
t		 最大締め付けトルク
N-cm (Kgf-cm)
ＳＷ　３×１０ ３．５ ３．０ ２．８ １０．３ １．３ ３９２　（４０）
ＳＷ　４×１１ ４．５ ４．０ ３．８ １１．３ １．３ ７８４　（8０）
ＳＷ　５×１２ ５．５ ５．０ ４．８ １２．３ １．３ １２２５　（１２５）
ＳＷ　６×１３ ６．５ ６．０ ５．８ １３．３ １．３ ２１５６　（２２０）
ＳＷ　８×１６ ８．５ ８．０ ７．８ １６．３ １．３ ２１５６　（２２０）
ＳＷ　１０×１８ １０．５ １０．０ ９．８ １８．３ １．３ ３７２４　（３８０）

SWS型（頭付ボルト用）
品番 適用穴径
最大φ		 呼び径
φ		 内径
φ d		 外径
φ D		 厚み
t		 最大締め付けトルク
N-cm (Kgf-cm)
ＳＷＳ　３×６．４ ３．４ ３．０ ３．１ ６．４ １．０ ２４５　（２５）
ＳＷＳ　４×９ ４．５ ４．０ ４．３ ９．０ １．０ ５８８　（６０）
ＳＷＳ　５×９ ５．５ ５．０ ５．５ ９．０ １．０ ７８４　（８０）
ＳＷＳ　６×１０ ６．５ ６．０ ６．５ １０．０ １．２ １２２５　（１２５）
ＳＷＳ　８×１４ ８．５ ８．０ ９．０ １４．０ １．６ ２１５６　（２２０）
ＳＷＳ　１０×１７ １１．０ １０．０ １１．０ １７．０ １．６ ３７２４　（３８０）
ＳＷＳ　１２×２１ １４．０ １２．０ １３．５ ２１．０ ２．０ ６１７４　（６３０）
ＳＷＳ　１４×２３ １６．０ １４．０ １５．５ ２３．０ ２．０ ９３１０　（９５０）
ＳＷＳ　１６×２６ １８．０ １６．０ １７．５ ２６．０ ２．０ １２７４０　（１３００）
ＳＷＳ　１８×２７ ２０．０ １８．０ １８．５ ２７．０ ２．０ １９６００　（２０００）
ＳＷＳ　２０×３２ ２３．０ ２０．０ ２２．０ ３２．０ ２．３ ２８４２０　（２９００）
ＳＷＳ　２２×３５ ２５．０ ２２．０ ２４．０ ３５．０ ２．３ ３９２００　（４０００）
ＳＷＳ　２４×３８ ２６．０ ２４．０ ２６．０ ３８．０ ２．３ ４９０００　（５０００）

内径締め代ありタイプ
品番 適用穴径
最大φ		 呼び径
φ		 内径
φ d		 外径
φ D		 厚み
t		 最大締め付けトルク
N-cm (Kgf-cm)
ＳＷＳ　３×１０ ３．５ ３．０ ２．８ １０．３ １．３ ３９２　（４０）
ＳＷＳ　４×１１ ４．５ ４．０ ３．８ １１．３ １．３ ７８４　（8０）
ＳＷＳ　５×１２ ５．５ ５．０ ４．８ １２．３ １．３ １２２５　（１２５）
ＳＷＳ　６×１３ ６．５ ６．０ ５．８ １３．３ １．３ ２１５６　（２２０）
ＳＷＳ　８×１６ ８．５ ８．０ ７．８ １６．３ １．３ ２１５６　（２２０）
ＳＷＳ　１０×１８ １０．５ １０．０ ９．８ １８．３ １．３ ３７２４　（３８０）

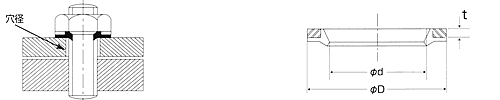

TWS型（通しボルト用）
品番 適用穴径
最大φ		 呼び径
φ		 内径
φ d		 外径
φ D		 厚み
t		 最大締め付けトルク
N-cm (Kgf-cm)
ＴＷＳ　４×９ ４．３ ４．０ ３．３ ９．０ １．０ ６３７　（６５）
ＴＷＳ　５×９ ５．３ ５．０ ４．３ ９．０ １．０ ８８２　（９０）
ＴＷＳ　６×１０ ６．３ ６．０ ５．３ １０．０ １．２ １３２３　（１３５）
ＴＷＳ　８×１４ ８．４ ８．０ ７．３ １４．０ １．６ ２３５２　（２４０）
ＴＷＳ　１０×１７ １０．４ １０．０ ９．３ １７．０ １．６ ４１１６　（４２０）
ＴＷＳ　１２×２１ １２．４ １２．０ １０．５ ２１．０ ２．０ ６７６２　（６９０）
ＴＷＳ　１４×２３ １５．０ １４．０ １２．５ ２３．０ ２．０ １０２９０　（１０５０）
ＴＷＳ　１６×２６ １７．０ １６．０ １４．５ ２６．０ ２．０ １３７２０　（１４００）
ＴＷＳ　１８×２７ １９．０ １８．０ １６．５ ２７．０ ２．０ ２１５６０　（２２００）
ＴＷＳ　２０×３２ ２１．０ ２０．０ １８．５ ３２．０ ２．３ ３１３６０　（３２００）
ＴＷＳ　２２×３５ ２３．０ ２２．０ ２０．５ ３５．０ ２．３ ４３１２０　（４４００）
ＴＷＳ　２４×３８ ２５．０ ２４．０ ２２．５ ３８．０ ２．３ ５３９００　（５５００）

ＴＷＳ型使用の場合は右図の様にテーパー加工してください。
